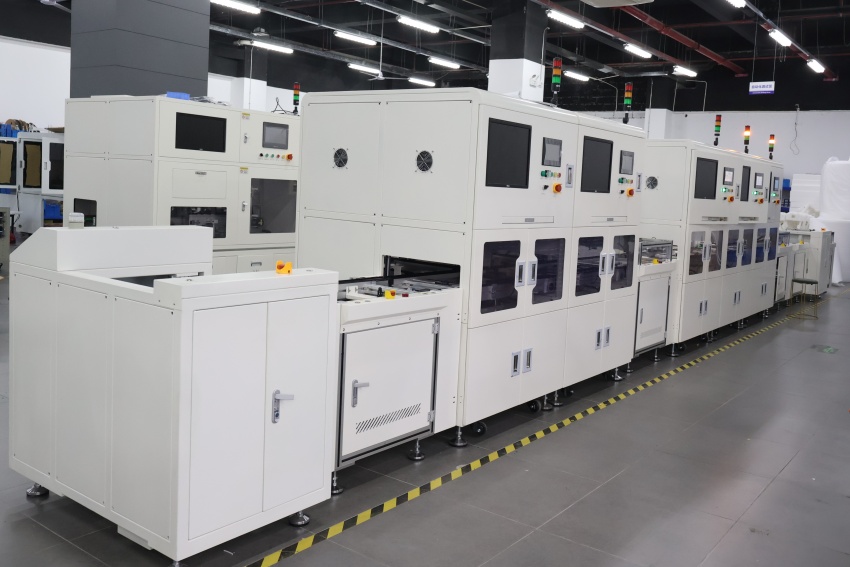

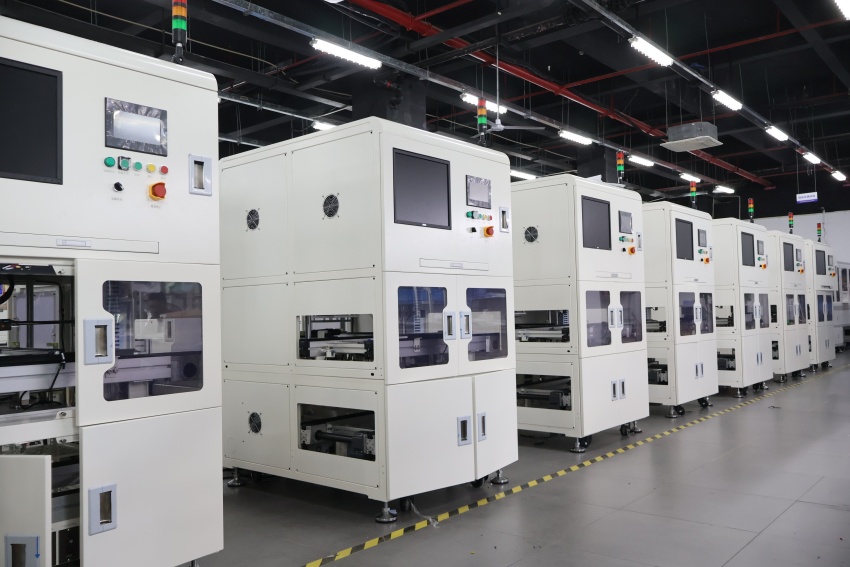

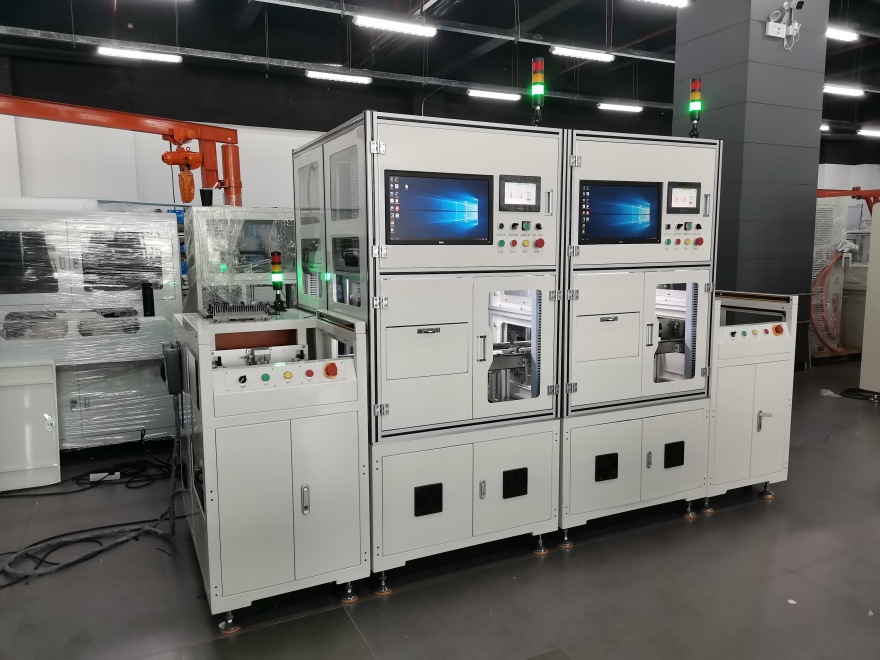

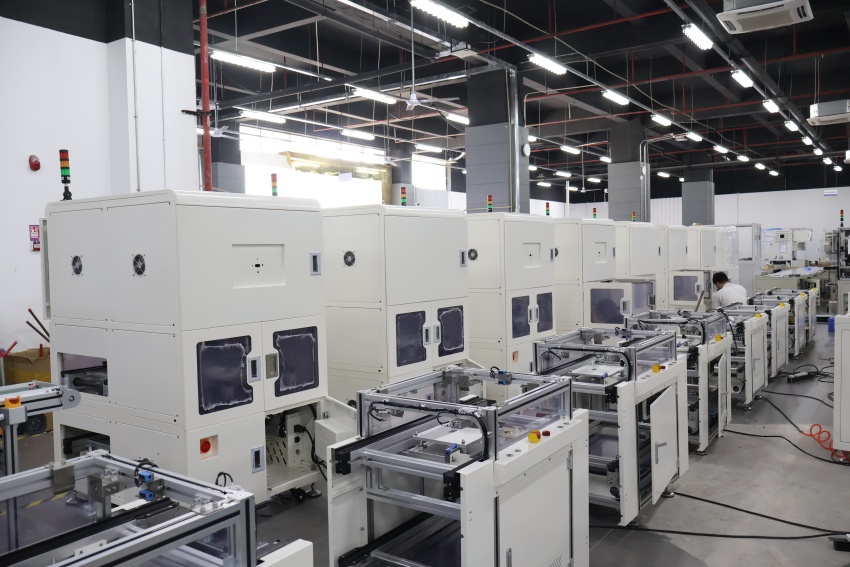

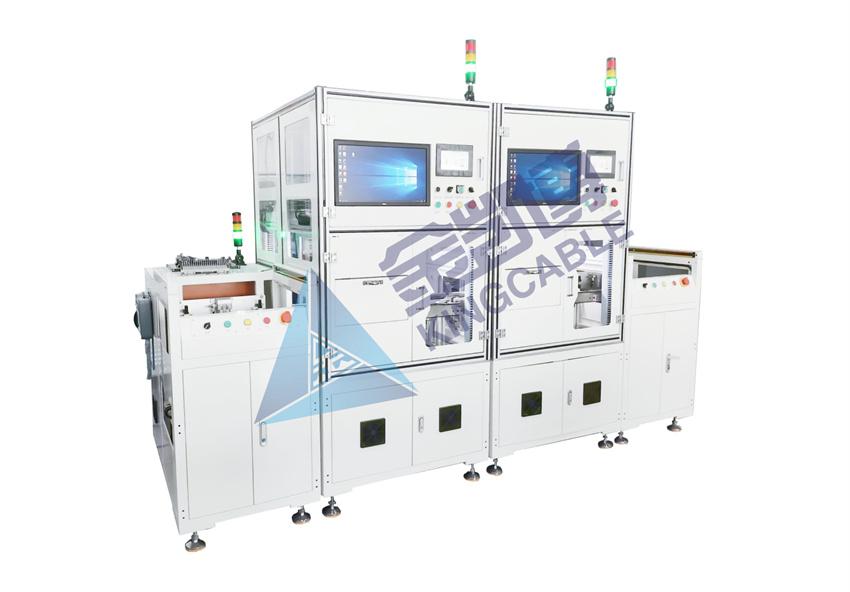

系統簡介

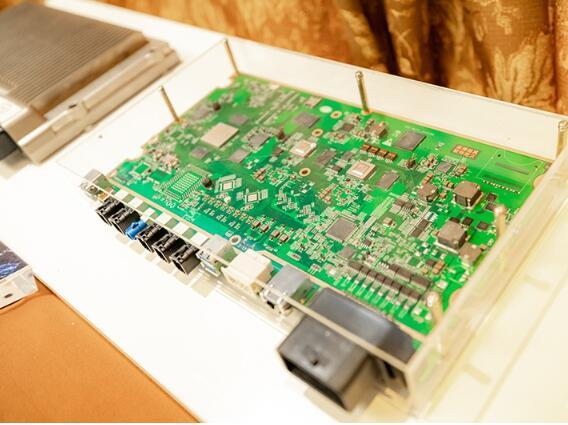

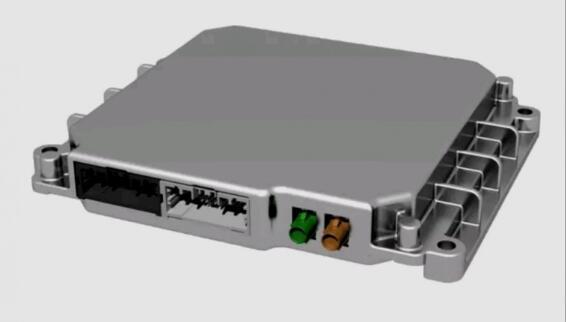

本設備提供―種智能汽車的域控制器測試系統和方法，測試功能項包括電源測試、CAN、LIN通信、休眠測試、AD檢測測試、喚醒測試、開關檢測、高低邊驅動測試、繼電器驅動測試、碰撞檢測、鑰匙檢測等內容，設備能降低測試成本和測試風險，提高測試的可重復性。
測試功能
電源供電電源：0~18V，20A；
CAN 卡支持 CANFD 通訊，需并聯 120Ω電阻；
A2B 音源：通過 A2B 盒子提供 1KHz 0dB 音源，音樂自選；
待機電流測試：控制器借上電源，CAN 控制器發送喚醒命令；
聽音測試：?jiǎn)拘押蟮却?5s 電流穩定，發送指令，測試待機電流，測試各通道出聲情況（音樂根據通道定義選低音，中音，高音音樂，音源自選），最后執行清除和讀取 dtc。聽音測過程中需 CAN 通訊維持設備工作狀態。
聽音設備需具備音頻分析儀，通過音頻分析儀的麥克風去采集產品端的喇叭聲音，進行分析判斷，并且設備需具備可切換外接喇叭人工判定聲音；
測試功能
| 功能 | 測試子項目 |
| 電源測試 | 電源反接測試 |
| 電源功耗測試 | |
| KL30電源 | |
| 12V_STABLE | |
| 12V_HSD | |
| 5V_VCCA | |
| 5V_AWO | |
| V25 | |
| V11 | |
| 電源線通斷測試 | |
| 地線通斷測試 | |
| 通信測試 | CAN |
| LIN | |
| 喚醒與休眠測試 | 喚醒測試 BCM休眠狀態下測試 |
| AD檢測測試 | L2_C02_SENSOR-VLT |
| L2_C04_ESCL_FB | |
| AD輸入1（預留） | |
| AD輸入2（預留） | |
| 開關檢測 高電平輸入 10路 | 預留高電平檢測2 |
| 預留高電平檢測1 | |
| 制動信號檢測 | |
| 前雨刮自動開關檢測 | |
| 前雨刮低速開關檢測 | |
| 前洗滌開關檢測 | |
| 前雨刮高速開關檢測 | |
| 后雨刮復位信號檢測 | |
| 后雨刮低速開關檢測 | |
| 后洗滌開關檢測 | |
| IG反饋 | |
| 開關檢測 低電平輸入 30路 | 油箱蓋門碰信號 (G200P) |
| 預留低電平檢測 2 | |
| 儀表翻頁信號 (G200P) | |
| 儀表確認信號 (G200P) | |
| 前雨刮回位信號 | |
| 逆變開關按鍵 | |
| 后視鏡折疊打開按鍵 | |
| 預留低電平檢測 1 | |
| 后霧燈開關 | |
| 前霧燈開關 | |
| 自動大燈開關 | |
| 遠光燈開關 | |
| 近光燈開關 | |
| 小燈開關 | |
| 左轉燈開關 | |
| 右轉燈開關 | |
| 啟動開關 1 | |
| 啟動開關 2 | |
| 中控閉鎖開關 | |
| 中控解鎖開關 | |
| 解閉鎖微動開關 | |
| 雙閃按鍵 | |
| 尾門解鎖按鍵 | |
| 喇叭按鍵 | |
| 左后門門碰開關 | |
| 右后門門碰開關 | |
| 左前門門碰開關 | |
| 右前門門碰開關 | |
| 尾門門碰開關 | |
| 安全帶卡扣 （G200P） | |
| 高邊驅動輸出 17路 | 后霧燈輸出 |
| 左位置燈輸出 | |
| 右位置燈輸出 | |
| 倒車燈輸出 | |
| 左日行燈輸出 | |
| 右日行燈輸出 | |
| 右轉燈輸出 | |
| 左轉燈輸出 | |
| 閱讀燈節電輸出 | |
| 剎車燈輸出 | |
| 前霧燈輸出 | |
| 中控解閉鎖指示燈 （G200P項目功能） | |
| 逆變器指示燈 | |
| ESCL供電輸出 | |
| 尾門鎖電機控制輸出 | |
| 預留一路高邊輸出 | |
| ESCL使能控制輸出 | |
| 低邊驅動輸出 17路 | 后視鏡打開繼電器控制 |
| IG繼電器控制 | |
| 后視鏡折疊繼電器控制 | |
| 啟動開關ON指示燈控制 | |
| 啟動開關ACC指示燈控制 | |
| 后雨刮低速繼電器控制 | |
| 喇叭繼電器控制 | |
| 遠光燈繼電器控制 | |
| 近光燈繼電器控制 | |
| 前雨刮低速繼電器控制 | |
| 小燈繼電器控制 | |
| 前雨刮高速繼電器控制 | |
| 啟動開關背景燈控制 | |
| 閱讀燈門控控制 | |
| 車窗電源繼電器控制 （G200P功能） | |
| 遙控降窗輸出 （G200P功能） | |
| 預留一路低邊輸出 | |
| 繼電器驅動輸出 | 前洗滌電機控制 |
| 后洗滌電機控制 | |
| 四門閉鎖控制 | |
| 四門解鎖控制 | |
| 碰撞檢測 | 碰撞檢測（PWM周期100HZ,幅值0~12V） |
| 鑰匙測試 | 車輛解鎖按鍵功能測試 |
| 車輛閉鎖按鍵功能測試 | |
| 尾門開啟按鍵功能測試 | |
| 低頻檢測功能測試 |
天窗域控測試項
序號 | 端口名稱 | 端口定義 |
1 | 天窗電機打開﹣/關閉+ | 天窗關閉控制電源 |
2 | 天窗電機打開﹢/關閉- | 天窗打開控制電源 |
3 | 遮陽簾霍爾信號反饋B | 遮陽簾電機霍爾信號反饋B |
4 | 天窗霍爾信號反饋B | 天窗電機霍爾信號反饋B |
5 | 遮陽簾霍爾信號反饋A | 遮陽簾電機霍爾信號反饋A |
6 | 天窗霍爾信號反饋A | 天窗電機霍爾信號反饋A |
7 | 霍爾信號電 | 霍爾電 |
8 | 地線 | 霍爾地 |
9 | 遮陽簾電機打開﹣/關閉+ | 遮陽簾關閉控制電源 |
10 | 遮陽簾電機打開﹢/關閉- | 遮陽簾打開控制電源 |
智能座艙測試項
AFT:自動測試AM性能，F(xiàn)M性能，雙通道麥克風測試，4通道揚聲器性能，GPS性能，軟件版本，硬件版本，讀寫SN等DID數據，靜態電流；USB host數據功能及性能；USB充電功能及參數；
MFT:觸控板功能，屏幕觸控測試，語音測試，方控開關，及4個低電平，1個高電平數字口檢測，視頻功能檢測（含倒車影像），wifi，藍牙，4G功能檢測，清除DTC及測試記錄等；
—————————————————————————————————————————————————————————
