設備簡介
全自動WIFI模組自動測試設備，是集自動上料，自動測試，自動出料為一體自動化設備。本設備適用于WIFI/藍牙模組，采用多通道射頻分析儀，可同時測試多個產品；采用雙產品自動取放料的機械結構動作，極大的提高操作效率，節省人力成本。
主機柜構成:
1.主機(工控機)一臺,與PLC通訊交互，響應PLC放料動作，控制8個屏蔽箱動作及啟動測試; 與8臺測試電腦構成服務器和客戶端架構，進行數據交互及控制
2. PLC工控系統一套,實現2pcs產品同時取/放料，接收主機的測試PASS/FAIL信號，將產品放置于對應的位置
3. 測試電腦 8臺:連接射頻測試儀，實現WIFI/藍牙射頻指標測試

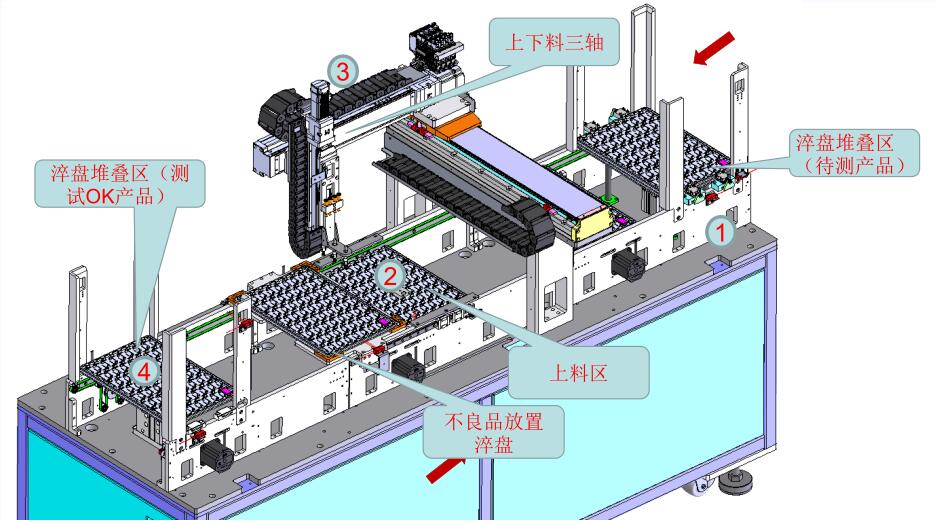

tray上下料機
1、人工將擺滿待測產品的淬盤依次疊放到淬盤堆疊區， 人工將擺滿待測產品的淬盤依次疊放到淬盤堆疊區。
2、設備自動分盤，待測區淬盤通過皮帶輸送至上料區定位，設備自動分盤，待測區淬盤通過皮帶輸送至上料區定位。

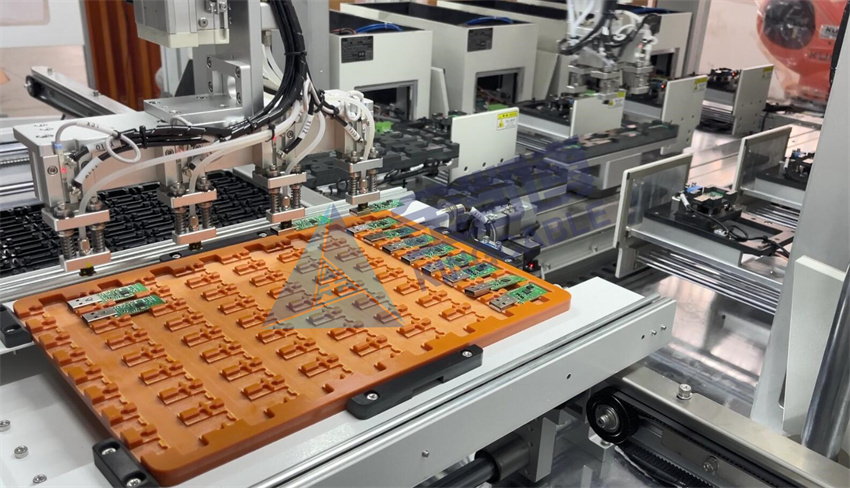

3、三軸機械手從上料區淬盤取料，放置到測試設備載具上并將已經測試完成的OK品放置回上料區淬盤，將NG品放置到不良品放置區淬盤。
4、上料區淬盤擺滿OK品后通過皮帶輸送至淬盤堆疊區，設備 品后通過皮帶輸送至淬盤堆疊區，設備自動將淬盤從下往上堆疊起來。
測試能效:
單板產測軟件時間+4s
產測軟件時間32.6s,
UPH＞1000
—————————————————————————————————————————————————————————
您好！上述產品資料僅列舉部分主要測試功能，設備全部支持的項目不在此處詳細列舉，
如需要獲取定制方案或公司介紹資料，請您聯系手機&微信：180-3306-9200
