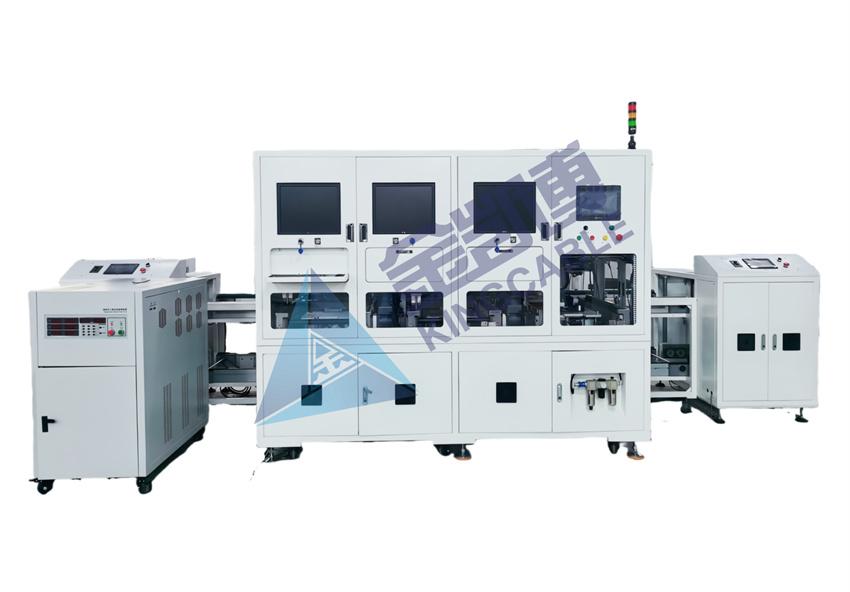

產線簡介
空調外機電控 PCBA 板放置在輸送裝置上后，隨著輸送線依次進入各個測試工位。在每個工位，相應的測試設備根據預設的程序和參數對 PCBA進行檢測，傳感器將采集到的測試數據傳輸給控制系統?？刂葡到y(tǒng)依據設定的判定規則對數據進行分析處理，判斷 PCBA 板是否合格。對于不合格產品，系統會進行標記或自動將其分流到維修區域，同時數據采集與分析系統記錄相關數據，以便后續查詢和分析。線體通過集成多類檢測裝置和自動化執行機構，實現電控板的全流程高效檢測。
產線功能
人工上料插線掃碼，兼容多種產品；
線體采用雙層循環輸送通道（上層輸送待測料盤，下層回收空盤），配合料盤提升模組和移載裝置實現連續供料；
當3個測試機都在測試，則前段待測工裝按時間順序進入緩存位，先測先存；
緩存位動作順序 ：
①入緩存位：工裝到位→頂升→緩存氣缸下降→勾住工裝→緩存氣缸抬升，
②出緩存位：軌道頂升→緩存氣缸下降→松開工裝→緩存氣缸抬升→工裝平移進入測試機；
測試結果顯示到一體機上（OK品人工轉移到下工位，NG品人工放置到NG放置臺）；
整線遵守測試優先原則，只要有測試機空閑，待測工裝優先進入測試位進行測試，測試完成的產品再流出（有沖突時）；
UPH：≥450PCS；
—————————————————————————————————————————————————————————
