隨著新能源汽車和儲能技術的快速發展，對電池管理系統(Battery Management System，簡稱BMS)性能和安全性的測試需求不斷增長，BMS HiL測試設備項目應運而生，以滿足市場對高效、安全測試解決方案的需求。BMS是連接車載動力電池和電動汽車的重要紐帶，也是儲能系統中的關鍵角色，BMS系統通常包括檢測模塊與運算控制模塊。 主要功能包括：電池物理參數實時監測，電池狀態估計，在線診斷與預警，充、放電與預充控制，均衡管理和熱管理等。BMS能對電池組進行安全監控及有效管理，提高電池的使用效率，增加續駛里程、延長電池使用壽命、降低運行成本。
產品介紹

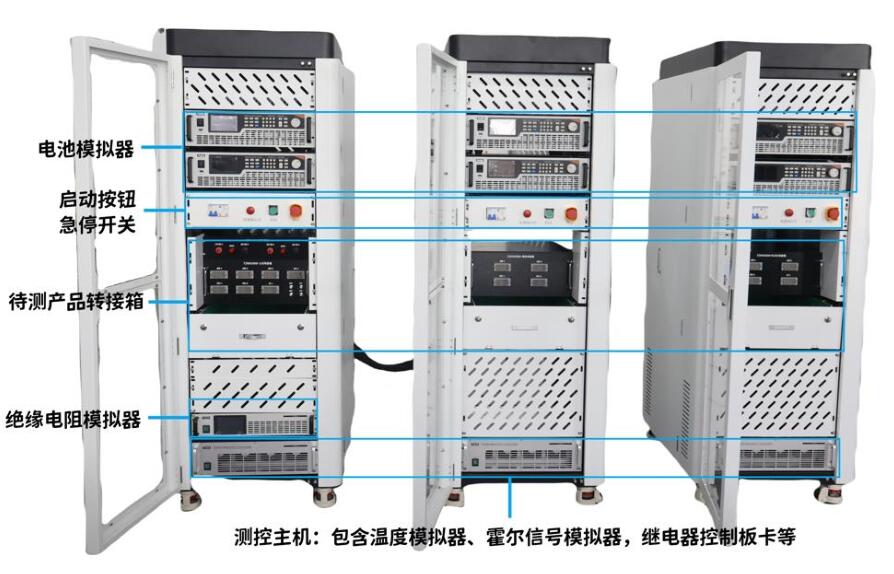

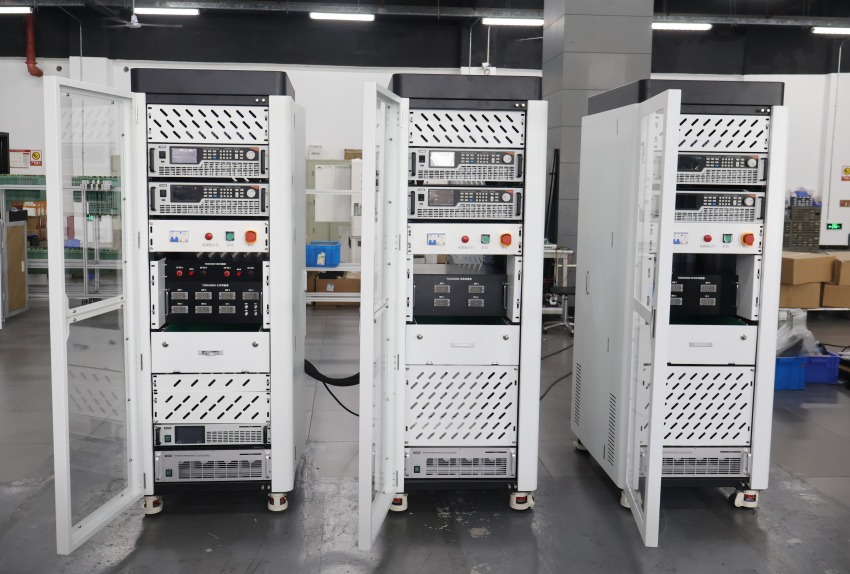

BMS HiL測試系統主要由三部分組成：硬件平臺、實驗管理軟件和實時軟件模型。
電芯單體仿真：支持超過200個高精度通道的串并聯，具備故障模擬功能，支持主被動均衡測試；
電池組總電壓/電流仿真：支持超過2000V/1200A的總電壓/總電流模擬仿真；
溫度仿真：寬范圍，高精度，快速響應的溫度仿真；
絕緣電阻仿真：小步進，高精度，大范圍的絕緣電阻仿真；
分流器/霍爾傳感器仿真：快速精確的多通道分流器/霍爾傳感器仿真方案；
故障注入：自動化的故障注入系統，可實現多種故障的自動化注入，同時可選配定制版BOB面板；
CAN接口通訊：靈活且功能全面的CAN總線接口，支持高低速CAN和CAN FD；
多功能DIO、AIO：動態靜態IO組合的多功能IO方案，可實現低成本，大功率，高采樣率和刷新率的組合；
可定制的信號調理單元；全功能BOB面板；預留可擴展的插槽和空間等硬件功能。
技術創新點：

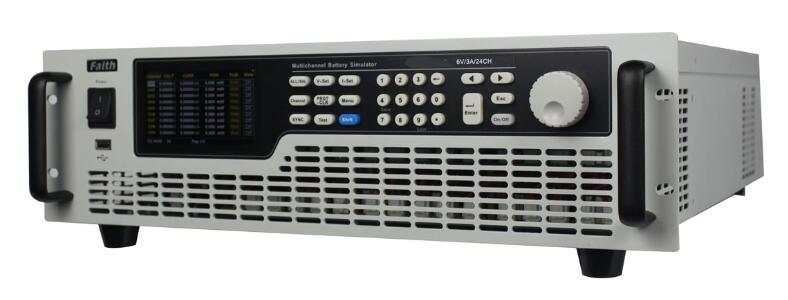

1.高精度電池模擬器：BMS HIL測試系統采用高精度電池模擬器來代替真實電池，能夠?qū)崿F(xiàn)高壓電池組電芯電壓（0.01%精度）、電流的模擬（0.05%精度），總電壓（0.02%精度）/總電流（0.1%精度）的模擬。提供電池包溫度傳感器信號的模擬和高壓系統的絕緣電阻仿真。
2.實時電池模型：結合實時電池模型，系統能夠模擬電池的各類工況，為BMS提供極為真實的試驗環境，實現BMS系統級測試。
3.故障注入功能：BMS HIL測試設備具備可選的電池單體故障注入功能，可以模擬包括測試單體過欠壓保護、過流保護、過溫保護、電池故障、溫度故障、總電壓故障、SOE故障等多種故障模式，以驗證BMS的故障檢測和處理功能。
4.系統集成與自動化測試：通過上位機、仿真機、電池模擬器及CAN通信模塊等組成部分的集成，BMS HIL測試系統能夠?qū)崿F(xiàn)自動化測試，提高測試工作效率。
5.模塊化設計：金凱博推出的BMS HiL系統采用模塊化設計，便于根據不同的測試需求進行快速配置和擴展。
6.AI技術應用：隨著AI技術的發展，BMS HIL測試系統開始集成深度學習與人工智能算法，優化仿真模型，提高模擬精度，并預測未知故障模式。
7.云化與遠程測試服務：金凱博BMS HIL測試平臺允許分布式遠程訪問和資源共享，降低用戶的初期投入，提高測試的靈活性和可達性。
8.全生命周期測試覆蓋：BMS HIL測試系統提供從研發到產品維護的全生命周期測試方案，包括設計驗證、集成測試、耐久性測試及售后診斷支持。
9.功率級HIL測試：金凱博BMS HIL測試系統整合了功率設備，能夠進行功率級測試，模擬真實電機的反電動勢和阻抗，提供更全面的測試解決方案。
10.基于實施處理器的快速信號處理：金凱博BMS HIL測試系統采用NIX架構，可以提供高速（μs級別）的信號模擬與設備控制能力，為BMS的開發提供強大的工具支持。
應用范圍
新能源汽車開發：BMS HIL測試設備用于新能源汽車電池管理系統的測試，確保電池的安全性、性能和壽命。
儲能系統測試：隨著全球能源結構的轉型和綠色發展，儲能技術變得日益重要。BMS HIL測試設備能夠模擬儲能設備在各種極端環境下的性能，確保電池系統在實際運行中的穩定性和效率。
電池管理系統（BMS）功能驗證：測試設備可以驗證BMS的充放電控制、電壓和電流監測、單體電池均衡、SOC估計、溫度管理、安全控制、故障診斷等功能。
極限和危險條件下的測試：HiL測試可以在沒有人員或設備風險的情況下，測試BMS在極限或危險條件下的表現。
故障模式的模擬與測試：BMS HIL測試設備可以快速模擬和重現復雜的故障模式，提高BMS的診斷功能的測試覆蓋率。
系統集成測試：HiL測試可以模擬整車環境，實現多個ECU的集成測試，同時驗證總線功能和整車系統行為。
自動化測試：通過測試案例設計，HiL仿真測試系統可以實施自動化測試，提高測試工作效率。
教育和研究：在學術研究和教育領域，BMS HIL測試設備也被用于電池技術和管理系統的教學和研究。
產品認證和合規性測試：BMS HIL測試設備幫助制造商確保其產品滿足行業標準和法規要求。
跨行業應用：除了汽車和儲能行業，BMS HIL測試技術也被應用于船舶、航空、軍工等其他需要電池管理系統的領域。
