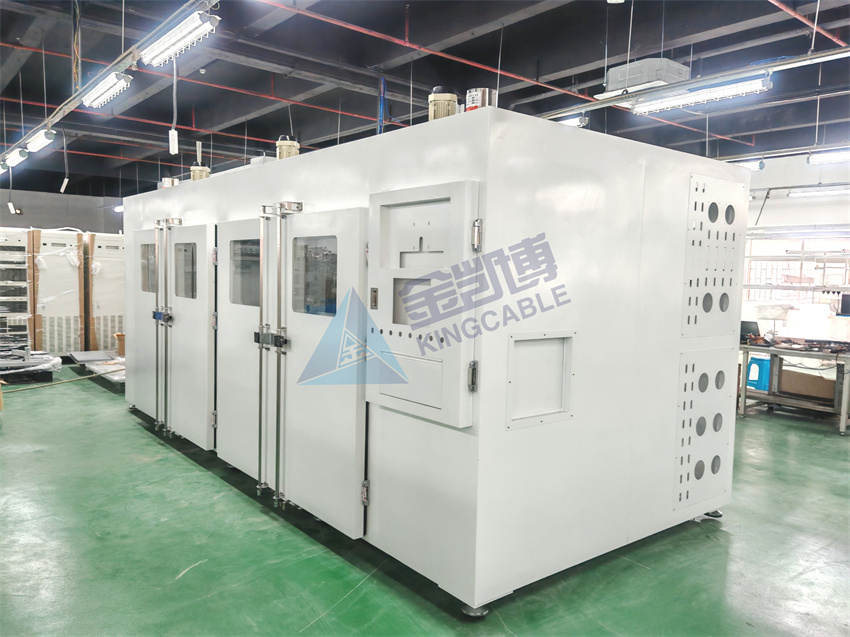

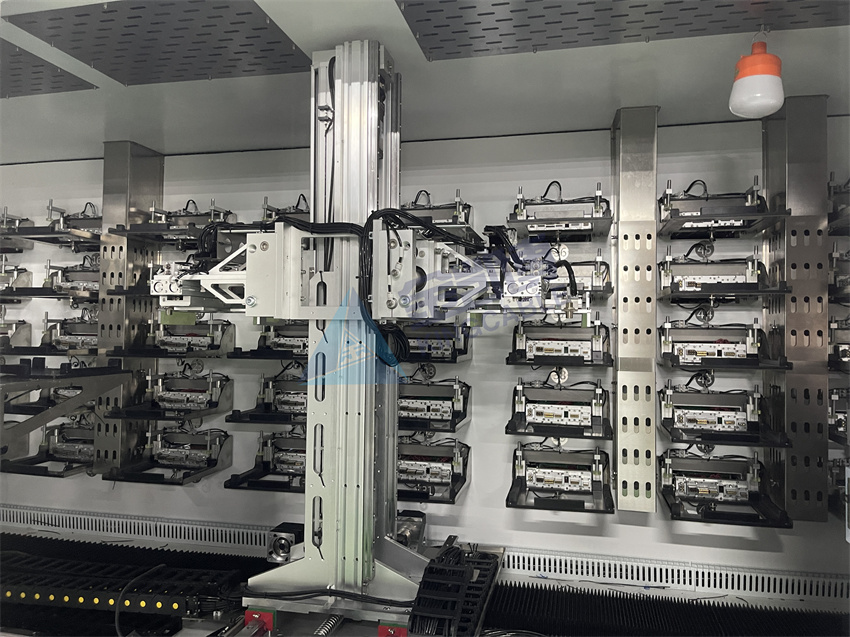

一、高溫老化
監控與預警:老化柜和老化發熱機構均具備溫度自監控及預警功能;老化溫度和時間可控且有預警功能;
操作與分區控制:產品取放方便安全,老化穴位防錯,可分區老化,每區獨立控溫;每個槽位可獨立運行、報警、啟動、停止;
溫度參數:老化柜溫度范圍為常溫~90℃,精度 ±2℃;每個槽位有 3 個溫度采集探頭,精度 ±0.1 度。
電性能檢測:支持單路檢測電流監測,精度 ±1mA,量程 1mA-15A;支持單路電壓檢測,精度 ±0.1V,量程 0-36V;每一路電壓可獨立控制上下電,電源電流支持 45A,電壓支持程控,0-30V 可調。
通訊功能:支持每一路獨立通訊與并行通訊 CAN、CANFD;以太網轉換器支持每一路獨立與并行通訊以太網,可獨立設置 VLAN ID,兼容主流以太網方案,支持 100M 與 1000M 及主從切換,以太網線為六類雙屏蔽千兆,車載端用 TE 原裝接口與通訊線。
其他:支持產品軟件升級;考慮帶載發熱工裝的散熱能力,必要時加裝降溫裝置;新設備配置 36 路;每一路支持 8 個 4 歐 50W 功率負載,且需采集音頻交流幅值信號;產品 SN 條碼自動掃描測試。
二、冷卻柜
操作與提示:產品取放方便,預留取手位;每層有計時器與風扇開關關聯,到時綠燈提示,字符提示。
數量與緩存:配置 4 個柜子;緩存可放置 6 個產品,一次可冷卻產品數量評審圖紙時確認。
條碼識別:條碼槍能自動識別二維碼,查重、比對無異常后,掃描機身 SN 號自動調取相應測試程序。
三、RF射頻測試
性能要求:測試穩定性高,一次直通率≥99.5%;
設備與屏蔽:帶屏蔽箱,屏蔽箱尺寸加大,SMA 接頭等安裝位置加高、間距加大,內部線固定走線,rf 接口分 2 排且間距 50mm 以上,屏蔽棉表面增加吸波波浪棉;
測試儀:帶 5G 綜合測試儀,支持所需軟件 license,所有端口可正常工作;
配件與連接:每一路 RF 線有出廠序列號和線損標簽,共 8 套;耦合板用 0-6GHz,配原裝 tescom 與 1 分 2 功分器 2 套,損耗小于 3db,安裝于產品天線上方;
軟件與條碼識別:開發相關射頻上位機軟件并提供整體軟件源碼;條碼槍能自動識別二維碼,查重、比對無異常后,掃描機身 SN 號自動調取測試程序;產品 SN 條碼自動掃描測試。
四、在線振動測試
設備配置與工位:產品按節拍要求設為一拖四,設備靜音防干擾,按節拍設計雙工位或三工位,配置 2 臺設備。
性能與環境:測試穩定性高,一次直通率≥99.5%;隔音箱噪音值≤45 分貝,具備風扇風量與噪音檢查。
操作與通訊:一次測試 4 臺,位置防呆、防錯;支持以太網多路同時并行測試;
條碼識別:條碼槍能自動識別二維碼,查重、比對無異常后,掃描機身 SN 號自動調取相應測試程序。
五、ATE1 功能測試
連接與通訊:通過氣缸運動連接對應的線束或仿形端子;具備以太網功能(1000Mbit),支持 CAN、CANFD、LIN 收發通信;
測試功能:可進行 GPS 功能測試、電池功能(充放電、電壓)檢測;有 5 個 2500 萬像素 CCD 工業相機和 1 個 2000 萬監控 CCD,攝像頭測試需暗箱,能對單個顯示屏的多種顯示問題進行全屏判斷;
性能與配置:測試穩定性高,一次直通率≥99.5%;設備設計到 6 臺;
條碼識別:條碼槍能自動識別二維碼,查重、比對無異常后,掃描機身 SN 號自動調取相應測試程序;產品 SN 條碼自動掃描測試。
六、ATE2 功能測試
連接與通訊:通過氣缸運動連接對應的線束或仿形端子,支持 CAN、CANFD、LIN 收發通信;
測試功能:可進行方控模擬按鍵檢測,采集板卡模擬電壓電流;
性能與配置:測試穩定性高,一次直通率≥99.5%;單臺工控機雙工位,配置 3 臺設備;
條碼識別:條碼槍能自動識別二維碼,查重、比對無異常后,掃描機身 SN 號自動調取相應測試程序;產品 SN 條碼自動掃描測試。
七、EOL 功能測試
連接與工位:通過氣缸運動連接對應的線束或仿形端子;單臺工控雙工位,屏幕用大屏幕,音頻分析配置一臺,兩工位切換且互鎖,配置 3 臺設備;
測試功能:有語音屏蔽罩,便于自動喚醒與錄音測試;可進行 FM/AM 和音樂播放的多項性能參數檢查;
性能與治具:測試穩定性高,一次直通率≥99.5%;夾具測試針的浮動不用彈簧方式;
條碼識別:條碼槍能自動識別二維碼,查重、比對無異常后,掃描機身 SN 號自動調取相應測試程序;產品 SN 條碼自動掃描測試。
八、離線多媒體測試
測試功能:包括藍牙連接播放音頻、BLE 藍牙測試、WIFI 測試;可檢測顯示畫面、360 畫面等多種畫面,以及觸摸功能。
性能與工裝:測試穩定性高,一次直通率≥99.5%;工裝結構可用快速夾結構,臺面增加風量較大的風扇。
條碼識別:產品 SN 條碼自動掃描測試。
